El programa para fachada ventilada de panel composite (ACM o aluminio compuesto): recrea el edificio en 3D con las medidas de obra, configura las bandejas paramétricas, obtén el despiece en DXF, optimiza el corte con el nesting, compara formatos y precios de chapa y prepara el presupuesto.
Sin instalar nada · En el navegador, también en la tablet de obra · Plan gratuito real, sin tarjeta
Kavitor Studio, el editor 3D, está en la fase final de desarrollo y llega muy pronto. El despiece, el nesting, el comparador de formatos y el presupuesto ya funcionan hoy.
Intelligent Facade Engineering
Kavitor es el software de ingeniería para fachadas ventiladas de panel composite: calcula el despiece de cada fachada, optimiza el corte de chapa con el nesting, genera los DXF de taller para tu CNC y entrega presupuestos en PDF con tu marca.
Del plano a la CNC en una sola herramienta: Kavitor reúne todo el proceso de fabricación de la fachada de panel composite de forma fácil e intuitiva, pensado por y para profesionales.
Un solo modelo de principio a fin: lo que recreas se convierte en bandejas, las bandejas en desarrollos y los desarrollos en chapas cortadas.
Teclea las medidas que tomaste en obra con el metro láser, calca el alzado del arquitecto o parte de un IFC de Revit o ArchiCAD. La cifra que tecleas manda: el muro se mueve al momento.
Coloca las omegas y las líneas de corte según tu chapa, su kerf y el aprovechamiento que buscas, y resuelve los recercados de los huecos y el remate de coronación. Tú ajustas la retícula, la llaga y el ritmo por zonas.

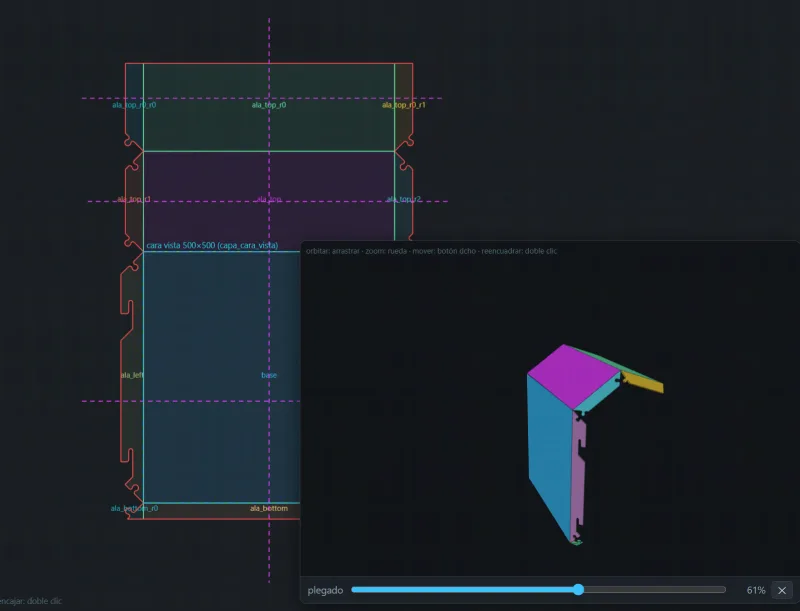

Pincha una bandeja y ves su desarrollo: las alas, los encoches de las botas y las líneas de pliegue. Con un deslizador la pliegas en 3D antes de mandarla a cortar.
Las piezas se colocan sobre tus formatos de chapa con la separación de corte. Sabes cuántas chapas necesitas y cuánto material aprovechas antes de pedirlas.
En la animación: la planta baja de la fachada larga, 33 bandejas en 9 chapas de 4050 × 1500 (78,4 % de aprovechamiento).
El DXF por capas —corte, fresado y taladro— para tu programa de CAM y tu CNC, la lista de corte, el presupuesto en PDF con tu logo y el manual de montaje con el sitio de cada omega.
Cada paso aprovecha el anterior: lo que modelas se convierte en bandejas, las bandejas en DXF, y el DXF en chapas, presupuesto y lista de corte.

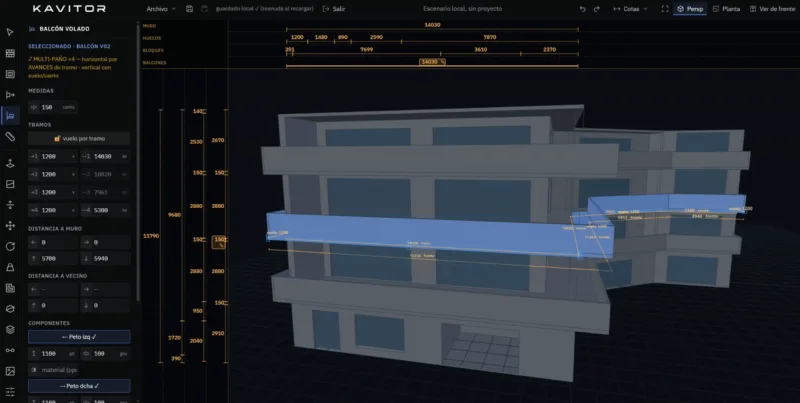

Recrea el edificio con las medidas de obra: plantas, muros, huecos, retranqueos y balcones, con las cotas en vivo mientras modelas. O impórtalo desde un IFC de Revit o ArchiCAD, o desde una nube de puntos LiDAR en .e57.

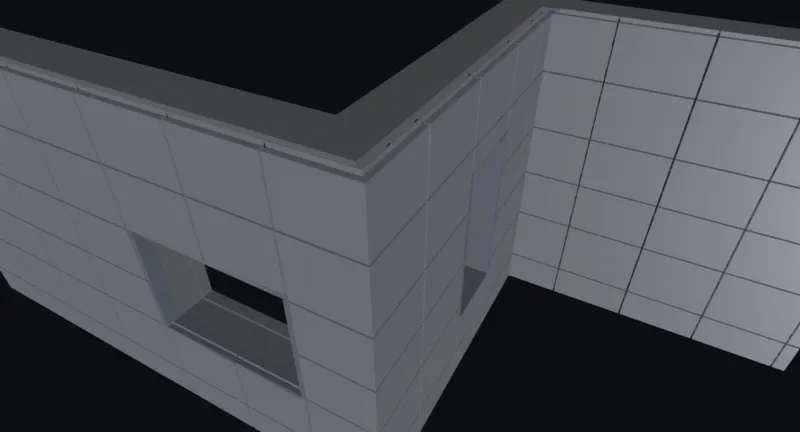

Kavitor coloca las omegas y las líneas de corte según tu chapa, su kerf y el aprovechamiento que buscas, y viste el edificio con bandejas, recercados y remates. Tú ajustas la retícula, la llaga de dilatación, el ritmo por zonas y la fijación: botas o pegado.
Cada bandeja sale desarrollada con sus líneas de pliegue, en DXF para la CNC. Selecciónala y ves su plegado en 3D antes de cortar.
El algoritmo coloca las piezas sobre la chapa y calcula cuántas necesitas y cuánto material aprovechas, teniendo en cuenta el kerf de corte. Menos desperdicio, en segundos.
Compara en paralelo los formatos comerciales (5000 × 1500, 4050 × 1500 y 3200 × 1500 mm) y tus medidas de chapa a medida, y ve de inmediato qué opción desperdicia menos y cuesta menos a tu taller.
Del nesting sale el coste de material, la subestructura (perfiles omega y ménsulas) y la mano de obra. Ajusta márgenes y saca el presupuesto en PDF con tu logotipo, la lista de corte para el taller y el manual de instalación para el montaje.
Mete las medidas de un paño y te lo devuelve modulado al momento: las bandejas con su desarrollo, las chapas que vas a comprar y lo que aprovechas de cada una. Sin registro y sin instalar nada.
Saca este despiece detallado en PDF, con su lista de corte y el reparto en chapas. Gratis con tu cuenta.
Cómo cuenta esta demostración: bandeja = división − llaga; desarrollo = bandeja + bota de cuelgue en cada lateral + pliegue superior + pliegue inferior (la misma cuenta que la calculadora). Un corte que deje un tramo de menos de 150 mm se descarta (se suma a la división anterior). En automático, bandejas de 3 m como máximo y el criterio es el menor número de chapas y, a igualdad, menos tipos de bandeja y menos bandejas. Anidado con 8 mm de separación de corte y 10 mm de saneado, con piezas que pueden girar (sin veta). En Kavitor defines tu sistema, tus formatos, tus precios y tus reglas.
Plantas, huecos, retranqueos, balcones y columnas, con las cotas de obra siempre a la vista. Tecleas la cifra y el muro se mueve al momento; cuando el edificio está, Kavitor lo viste entero.
Modelas el edificio una vez y Kavitor lo viste entero: bandejas, juntas, recercados y remates, con el desarrollo de cada pieza listo para fabricar y el manual para montarla.
Edificio, estructura y bandejas: cada fase con sus herramientas, sobre el mismo modelo y sin perder nada de lo que has hecho.
Parte de la nube de puntos LiDAR de tu escáner en .e57, o del IFC de Revit y ArchiCAD, y trabaja sobre el edificio real en lugar de redibujarlo.
Una familia de bandejas para la fachada y otra distinta donde haga falta, como el zócalo o la planta baja. Familias de bandejas y remates reutilizables y configurables.
Elige cómo se fija cada familia: con botas de cuelgue, respetando la geometría de la bota en cada desarrollo, o pegada.
Dibuja tu propia red sobre las omegas, con cortes en cualquier dirección, también inclinados; da vuelo a sus puntos para crear relieves facetados y Kavitor la convierte en bandejas fabricables.
Letras y composiciones para cartelería, motivos geométricos y ranuras de ventilación delante de las máquinas de aire acondicionado. O tus propios patrones, desde DXF o Illustrator.
Vas a la obra con el metro láser, mides la fachada y tecleas las cifras. El despiece, el DXF para la máquina y el presupuesto para tu cliente salen del mismo modelo, sin pasar por AutoCAD ni por hojas de cálculo.
Modula con criterio de fabricación desde el primer trazo: formatos de chapa, juntas y dilatación, recercados y remates, con un despiece que el taller fabrica tal cual. Y si partes de un IFC de Revit o ArchiCAD, no redibujas el edificio.
Herramientas del oficio, abiertas para cualquiera. Cuando quieras guardar tus proyectos, tus formatos y tus precios, te creas la cuenta.
Calculadora de piezas y bandejas, nesting, comparador de formatos y presupuesto PDF con lista de corte.
Todo lo del Básico, el cálculo rápido de fachada y tus presupuestos con tu logo y tus precios.
Todo lo del Profesional, el editor 3D Kavitor Studio y la fabricación: el desarrollo real de cada bandeja y el DXF por capas para tu CNC.
Sin permanencia. Precios sin IVA. Ver los planes completos →
Con tu cuenta de Kavitor publicas gratis la ficha de tu taller: contacto, zonas de trabajo y fotos de tus obras.
